智慧用电施工方案,项目：北京小汤山山庄

发布时间：2019-05-14 11:16:00 丨文章来源：http://www.tcq119.com/ | 作者：火灾探测器清洗丨浏览次数：701

全国人大中心小汤山山庄《智慧用电》解决方案

地址:北京市昌平区全国人大中心小汤山山庄

致庆小汤山山庄：

本山庄是供旅客住宿、就餐、娱乐和举行各种会议、宴会的场所。本山庄具有多功能、综合性的特点，集餐厅、展览厅、会堂、客房、办公室和库房等辅助用房为一体的培训基地。由于场所二级配电柜分布分散，距离远，外部环境不利于穿管做线，所以最终方案使用无线的智慧用电电气火灾监控系统。本系统施工简单，自带三路互感电流检测，一路漏电流输出，可接四路（八路选配）温度传感器、电压值检测（选配），可插GPRS、4G流量卡，通过流量卡实时传输数据到平台服务器；简易编程就能连平台，直接通过手机APP绑定连接智慧用电平台。本场所使用功能复杂，装修豪华，人员比较集中，且大多数是暂住的旅客，流动性很大。他们对建筑内的环境情况、疏散设施不熟悉。客房、饭店用火、用电、用气设备点多量大，如果疏于管理或员工违章作业极易引发火灾；加之住店客人消防安全意识不强，乱拉电线，随意用火，卧床吸烟等也是造成火灾的常见现象，因此山庄的消防管理十分重要，预防火灾的任务相当繁重。山庄发生火灾的原因主要是：旅客酒后躺在床上吸烟，乱丢烟蒂和火柴梗；厨房用火不慎和油锅过热起火；维修管道设备和进行可燃装修施工等动火违章；电器线路接触不良，电热器具使用不当，照明灯具温度过高烤着可燃物等方面。山庄最易发生火灾的部位是：客房、厨房、餐厅以及各种机房。特此编制本场所《智慧用电》整体解决方案如下。

1 典型火灾案例

火灾时间：
2005年12月15日16时30分左右火灾地点：吉林省辽源市中心医院过火面积;5000平方米伤亡情况：火灾造成38人死亡，138人受伤火灾原因：电气火灾（医院配电室内电缆短路引燃可燃物）事件追责：辽源市中心医院院长王绍文等13名被告人分别以犯重大责任事故罪，生产、销售不符合安全标准的产品罪等被判处1年至7年不等的有期徒刑。

2 相关政策文件

2017年10月10日，《关于全面推进“智慧消防、智慧用电”建设的指导意见》（公消[2017]297号）发布意见要求，2018年底，地级以上城市建成消防物联网远程监控系统，目前已经建成消防物联网系统的城市，在2018年底，70%以上的火灾高危单位和设有自动消防设施的高层建筑接入系统。

3 什么是智慧用电？

智慧用电安是指通过物联网技术对引发电气火灾的主要因素(导线温度、电流和漏电流等)进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如线缆温度异常、过载及漏电流越限等），经云平台大数据分析，即时向安全管理人员发送预警信息，指导其开展隐患治理，达到消除潜在的电气火灾危险，实现“防患于未然”的目的。

4 电气火灾监控系统要求

　　随着信息技术的高速发展，物联网已经在智能电网、智能交通、智能物流、智能医疗、智能家居等诸多领域均已有广泛而成熟的应用，为智慧用电的建设提供了宝贵的借鉴经验。传统监管方式下消防设备出现故障不能立即发现，发现之后维护状态监督困难，消防设备种类数量繁多，人工巡检效率低下，为火灾的发生留下了较大的安全隐患。智慧用电通过物联网技术可以实现消防设备运行状态实时掌握，设备预警、报警自动上报并推送给维护人员，报警设备信息统计及查询，设备状态报表生成等功能。做到由事发报警到事前预警的质的改变。

智慧用电系统设备从业主单位实际需求出发，形成一套行之有效的场所用配电集中监控和管理平台，实现随时随地对用电安全的透明化监控管理，采集相关数据，及时发现漏电、过载、线缆温度异常、线路老化等故障隐患，当被保护电气线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能显示报警部位的系统。运用大数据、云平台对用电、配电情况进行分析汇总，最终实现降低电气安全事故频率，提升单位电气安全及能效管理效率。真正做到“智慧、安全”用电。

　　二、技术要求

　　1、系统基本组成
　　1）硬件（前端终端报警设备）等；
　　2）软件（云平台数据库、pc端综合管理平台系统、手机app终端软件）等；
　　3）预警报警功能
　　4）设备管理功能；
　　5）统计分析功能；
　　2、硬件预警端
　　组合式电气火灾监控探测器
　　技术要求：
　　★探测器须满足GB14287.2-2014 《剩余电流式电气火灾监控探测器》和GB14287.3-2014 《测温式电气火灾监控探测器》的标准要求。
　　★探测器应能同时探测1路剩余电流、4路温度、3相电流、3相电压等参数值功能，且产品可靠性高，抗干扰好。
　　★探测器应支持相/线电压、电流、有功/无功/视在功率、功率因数、频率、双向电能计量、需量、2~31次谐波的采集及计算。
　　★电压、电流精度±0.5%，有功电能精度1级。
　　★探测器及配电应能满足不停电安装要求，且不得破坏原有回路断路器、一次线缆。
　　探测器剩余电流精度不得低于±1%，测量值范围不得低于20~2000mA，报警值范围不小于20~2000mA，可调步长应为1mA及以下。并支持剩余电流预警、报警两级设置。
　　★探测器温度精度不得低于±1℃，测量值范围不得低于0~200℃，报警值范围不小于45～140℃，可调步长应为1℃及以下。并支持温度预警、报警两级设置。
　　★探测器应支持电流保护功能，可根据现场需要设置电流保护投退、报警定值以及报警延时等参数。并支持温度预警、报警两级设置。
　　★探测器应支持电压保护功能，支持过压、欠压、缺相和不平衡报警功能，可根据现场需要设置保护投退、报警定值以及报警延时等参数。
　　探测器应支持自检功能，当装置运行异常、元器件故障、温度探头和剩余电流互感器连接异常（短路或断路）时，应上报相应告警信息。
　　★探测器应具备事件顺序记录功能，将报警事件、故障事件、装置断电、开关量变位、参数修改按时间顺序进行记录，时间分辨率宜达到1ms，探测器应能记录最近100条事件。
　　探测器应具备数据冻结功能，包括日冻结和月冻结，可对电能、需量数据进行冻结并记录冻结时间。
　　探测器的剩余电流计算方法，应至少包括全波真有效值算法和基波算法两种，满足现场不同特点用电回路的需求。
　　★探测器应至少支持2路开关量输入和2路开关量输出（可驱动脱扣分离器及有线烟感接入）。
　　探测器应具备本地声光报警及显示功能，方便现场查看运行信息。探测器的本地声音报警应可以设置为持续报警、断续报警和无报警声，并支持现场消音功能，方便根据现场实际情况选择。
　　★探测器应具备至少1路GPRS或NB-IoT接口，应至少同时支持Modbus协议和任意一种主动上送协议（主动上送协议：定时上送采集量，当有报警时立即上传）。探测器应另外配置1路RS-485接口。不需要为了RS-485设备单独另配无线模块，减少投资以及故障机率。
　　★探测器应支持DTU功能，方便现场其他RS-485设备通过本探测器将数据上送至云平台。
　　探测器的工作电源范围应在AC 220V±10%，安装方式便捷。
　　★探测器应具备国内知名保险公司的产品责任险保险单。
电流互感器
　　产品要求
　　开合式电流互感器。
　　★可根据现场回路电流大小选择不同规格互感器，规格宜分为100A、200A、400A、800A。
　　★额定电流IN：40mA
　　介电强度：一次绕组与二次绕组间可以承受2.5kV的工频电压，历时1min，无击穿或闪络现象，漏电流<1mA
　　绝缘电阻：一次绕组与二次绕组之间，用500V的开路电压进行测试，绝缘电阻不小于1000兆欧。
　　剩余电流互感器
　　产品要求
　　开合式剩余电流互感器，可根据现场回路电流大小选择不同规格互感器。
　　过载倍数：2倍。
　　介电强度：一次绕组与二次绕组间可以承受3kV的工频电压，历时1min，无击穿或闪络现象，漏电流<2mA
　　绝缘电阻：一次绕组与二次绕组之间，用500V的开路电压进行测试，绝缘电阻不小于500兆欧。
　　温度传感器
　　产品要求
　　支持在电缆接头、端子、重点发热部件等部位接触式安装。
　　介电强度：可以承受2.5kV的工频电压，历时1min，无击穿或闪络现象，漏电流<1mA。
　　绝缘电阻：用500V的开路电压进行测试，绝缘电阻不小于100兆欧。
　　其他性能指标：
　　A电流精度±0.5%
　　B剩余电流测量范围20mA～2000mA
　　C剩余电流精度±1%
　　D温度测量范围0℃~200℃
　　E温度精度±1℃
　　F额定电源输入220VAC
　　G电压测量范围90V~1.2Un
　　H安装方式导轨式

　　三、软件预警端

　　智慧用电系统平台应能管理硬件端设备，包括终端设备的运行状态、故障信息、地址及位置分布信等；
　　智慧用电系统可远程在线对监控终端进行管理：对监控终端进行设置参数、读取参数和软件升级等操作。
　　智慧用电系统操作权限：用户具有可靠有效的分级管理权限规定，系统平台、app、web端应具备独立账号，且可以设置不同的监管服务管理权限，可按不同的权限查询或配置相关数据，便于分级监控管理。
　　智慧用电系统平台应能对事件的处理结果上传。
　　预警等级划分：将各类电气安全监测结果按国家标准或云平台数据进行分类，有行之有效的预警监控方法，可对故障隐患等级进行划分；
　　日志分析功能：平台应能实时记录电流、电压、温度等各类监控数据正常、异常的数值，依托大数据平台自动生成各类日志报表，并在需要时就记录结果进行分析评价；

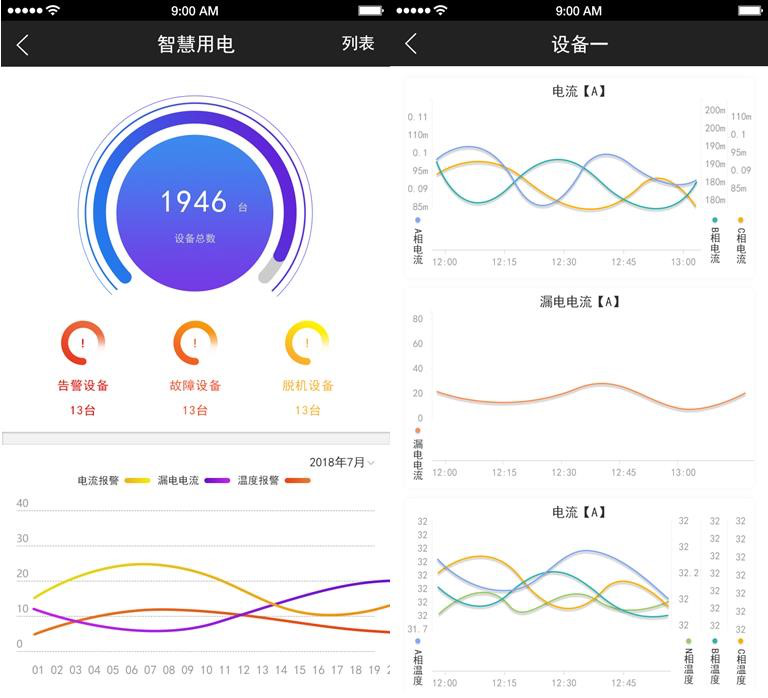

　　手机app功能：可同步接受预警终端、平台系统的报警信息，实时查看推送的信息，有基础的功能性模块：如数据实时显示监测、接收预警信息、处理故障信息、设备地图等；
　　云端存储功能：系统能将电气安全隐患的报警处理、隐患排查、电气信息等录入云平台管理，所有数据实现云端存档，便于对系统现场隐患情况进行有效监督和统计分析。
　　系统平台应能对登录人员登录时间、用户名等信息进行查询管理。
　　短信功能：可同步报警信息至相关联手机（相关联手机号码不少于3个）

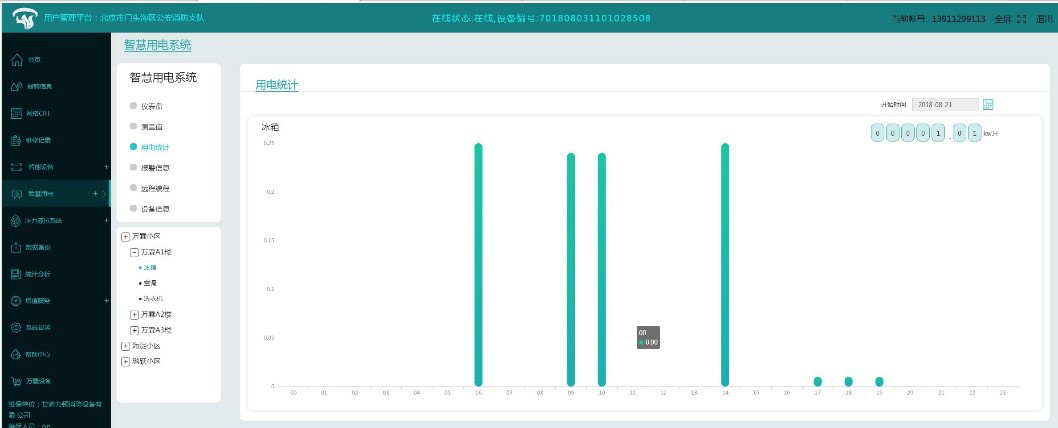

　　电量记录功能：可与智能显示用户安装监测点线路下每天、每月用电量，并可查询历史用电数据。
　　整套系统设备具有良好的扩展性，能够满足一段时期内的发展需求。根据甲方需求能够无缝对接相关监管部门平台

　　四、施工方案要求

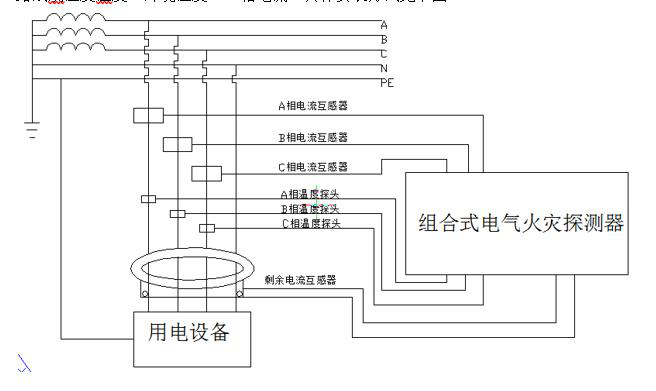

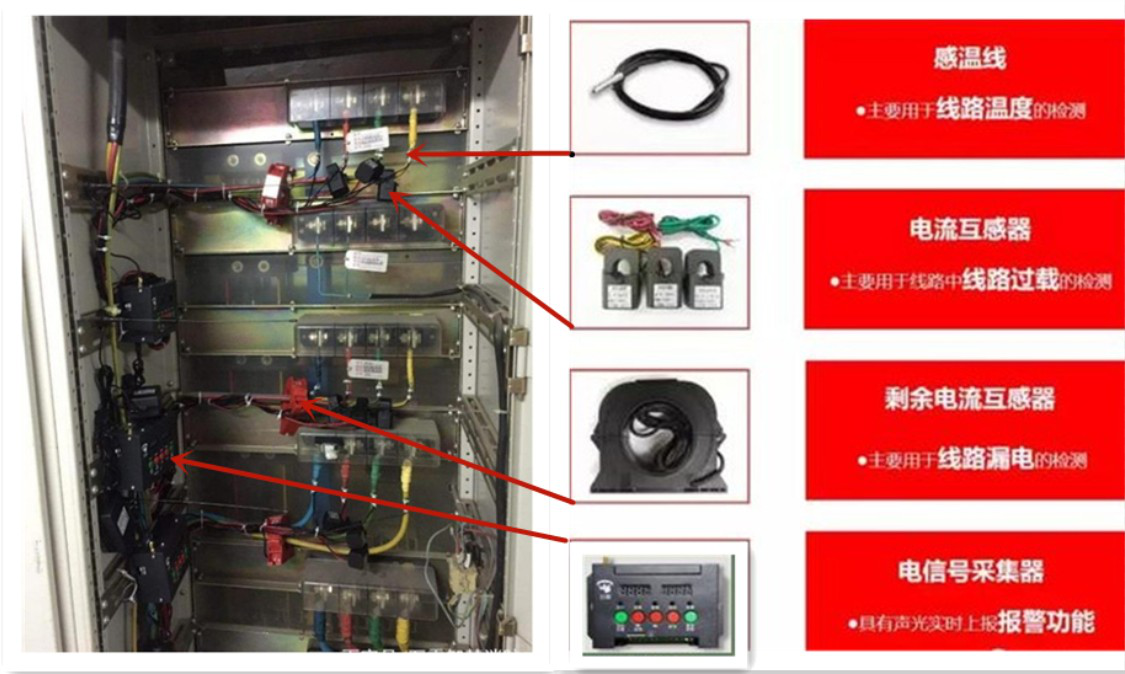

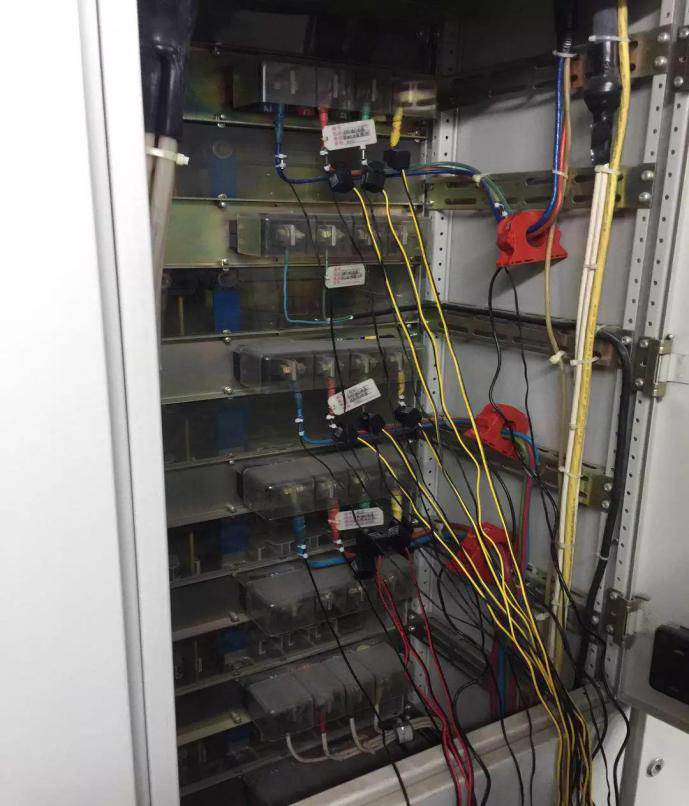

1、硬件部分：智慧用电在所监控的配电箱柜内安装一套组合式电气火灾监控探测器（剩余电流互感器、电流互感器、温度探测器），一套组合式电气火灾监控探测器，可监控1路漏电3路线缆温度温度、环境温度、三相电流。具体安装方式见下图：

2、软件部分：

　　2.1利用GPRS网络将设备状态上传给云平台，系统软件平台统计、分析、展示所检测电气设备实时状态，存储设备报警历史记录。，当设备出现预警及报警时，平台推送信息给维护人员APP，维护人员录入维修结果。

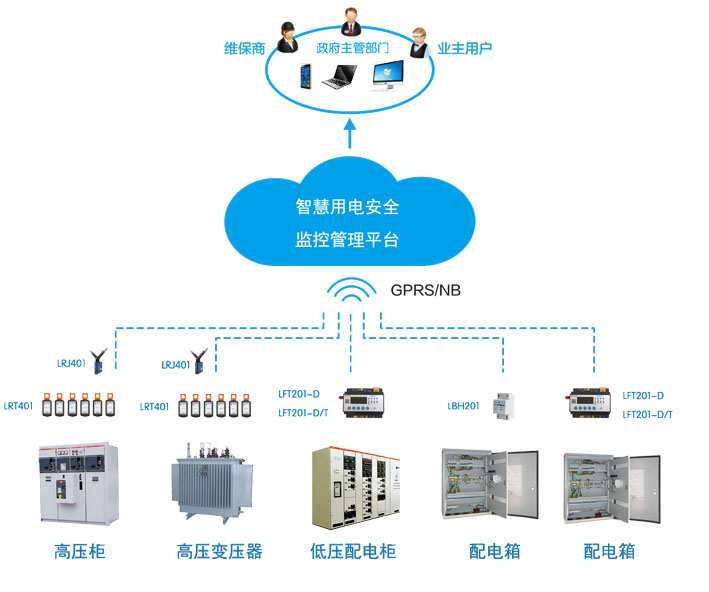

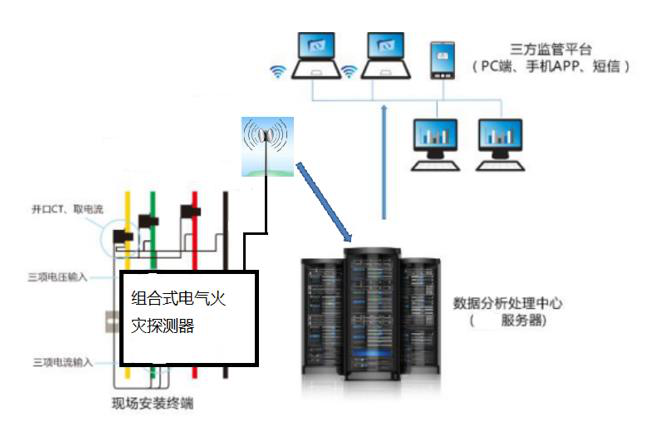

　　方案技术架构图：

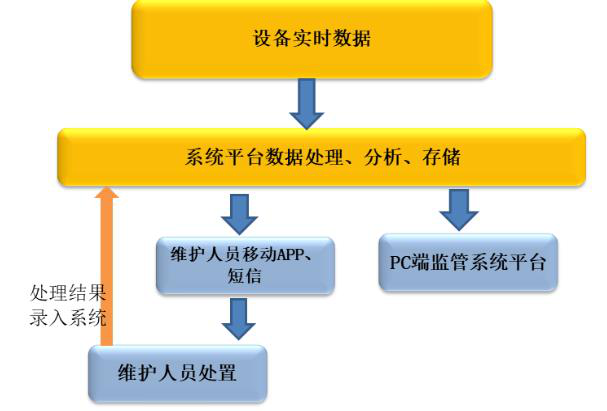

　2.2. 故障设备处理流程要求

智慧消防电气火灾监控系统的特点和优势
通过物联网技术对引发电气火灾的主要因素(导线温度、电流和漏电流电压等)进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如线缆温度异常、过载及漏电流越限等），经云平台大数据分析，即时向安全管理人员发送预警信息，指导其开展隐患治理，达到消除潜在的电气火灾危险，实现“防患于未然”的目的。本设备具备三相电压监测、三相电流检测、一路漏电流检测、四路（八路选配）温度检测，多维度电量检测缺相故障报警、错相故障报警、过压报警、过流报警、短路断电、温度报警、漏电报警等多项电气安全隐患，有三种通读模式选择：485总线通讯，GPRS网络通讯。

二、联网设置：
插入配带的流量卡，就可以正常使用。
1、手机下载消防CRT ,APP,扫描设备上的二维码，将设备编号绑定到手机APP端：可以通过手机设置最高预警温度值、报警电流、剩余电流值等。
2、手机端可以实时查看设备情况，及报警情况。
3、电脑端查看登录www.xiaofangcrt.com公用消防管理平台，输入APP注册的手机号及密码及即可登录。

三、产品功能参数
品名描述
产品名称剩余电流火灾探测主机
产品型号 WANLIN-TD70
传输方式 GPRS网络流量
通讯频率 900-1800Mhz
供电电压 Ac220v/12v供电
报警延迟时间 0.3s~60s
电流报警设定值 1A--1000A
温度报警设定值 0℃--140℃
剩余电流报警设定值 500mA--1000mA
环境温度 -10℃~+60℃
相对温度 ≤90、不凝露
产品尺寸 145*85*53MM
主要监控：线路电流、漏电、温度

四、功能说明：

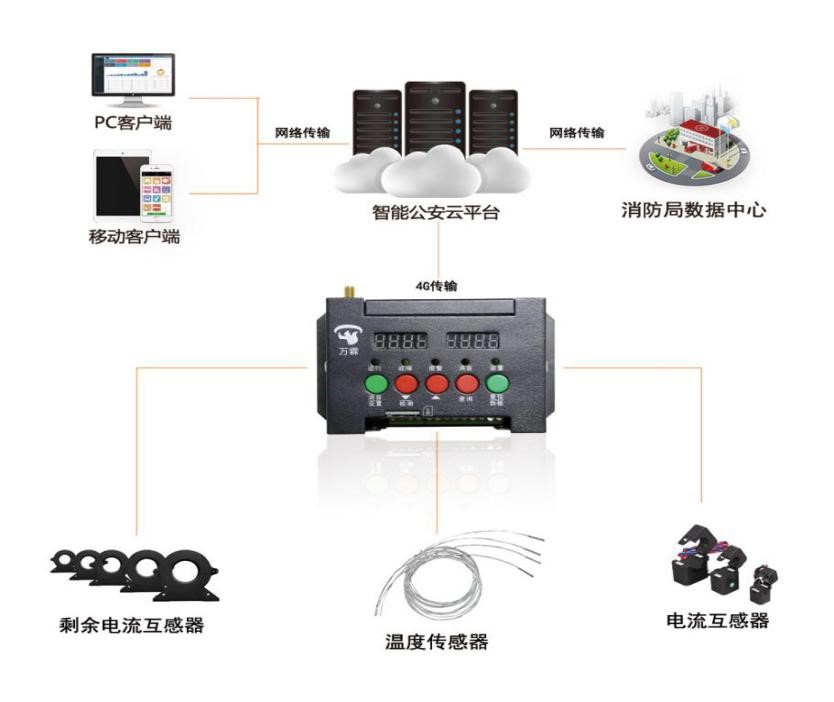

电气火灾监控系统主机自带三路互感电流检测，一路漏电流输出，可接四路（八路选配）温度传感器、电压值检测（选配），可插GPRS、4G流量卡，通过流量卡实时传输数据到平台服务器；简易编程就能连平台，直接通过手机APP绑定连接智慧用电平台，也可以设置温度，电流预警，可随时翻查各线路温度以及电流使用情况，两路继电器输出，两路485总线输出，即可作为三相电又可作为单相电使用。

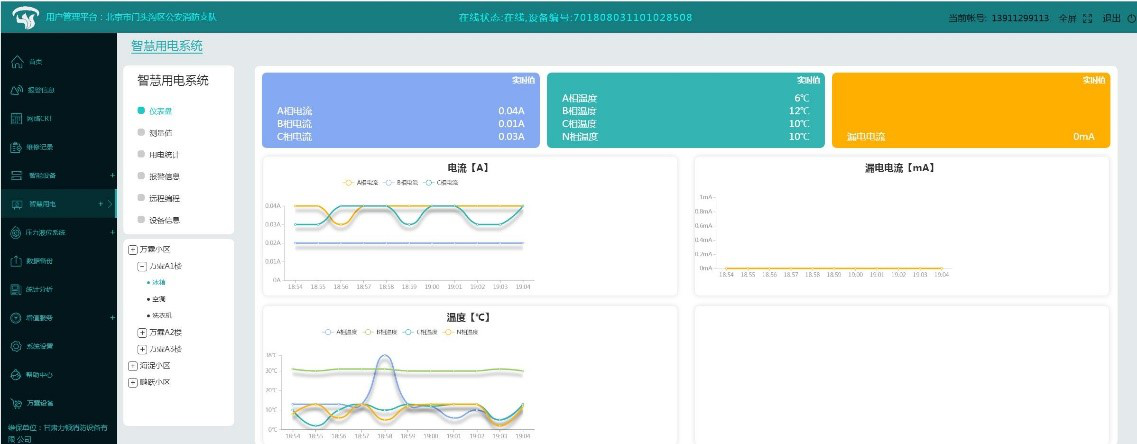

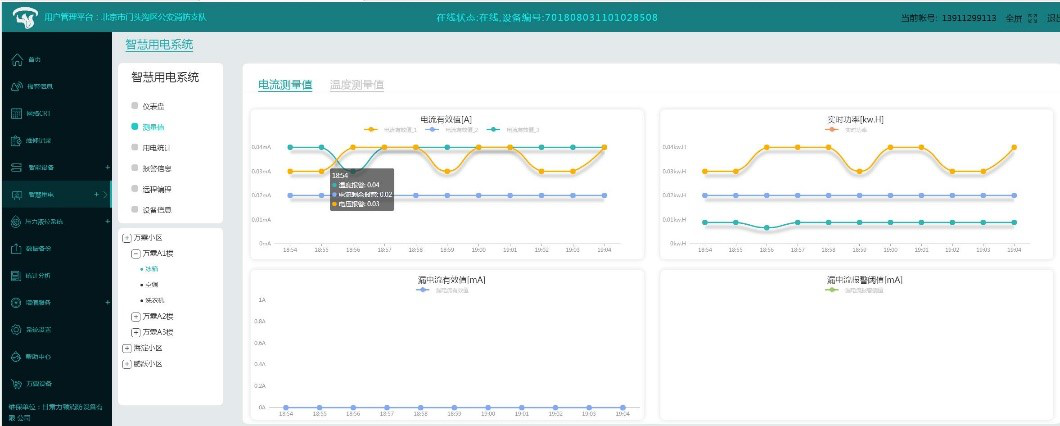

通过消防CRT云平台可以实时查看电流、温度、漏电电流、功率等。

1、多级故障预警：多级故障预警机制，监测数据达到报警设定值，设备本身可即时发出声光报警。
2、平台一旦监测到系统发生异常，立即以短信、自动语音电话、手机APP消息推送报警信息。
3、云平台服务：进行24小时实时在线监测和统计分析，通过技术防控手段替代人力值班。
4、多种监管方式：系统支持本地监管和云监管方式，可通过PC端、手机APP、手机短信语音等多种方式接收和了解用电安全信息，不受时间、地点限制，随时随地掌握用电安全状态，
3、大数据分析: 基于云平台存储电气线路的各种数据，结合大数据分析技术的应用，对电气安全隐患进行专业的分析。
4、消防安全隐患评估：定期提供系统运行安全隐患评估报告，帮助客户对电气线路安全隐患和原因进行分析和整改。定期提供远程“体检”报告，指导用户对电气线路隐患进行排查和整改。
5、便捷操作及维护：具备远程复位、节点维护提醒、等窗口功能；科学决策和管理：通过对云平台技术的应用，建立“数据即资产”的大数据意识。
6、通过PC端、移动客户端翻查监测设备各线路温度以及电流使用情况；

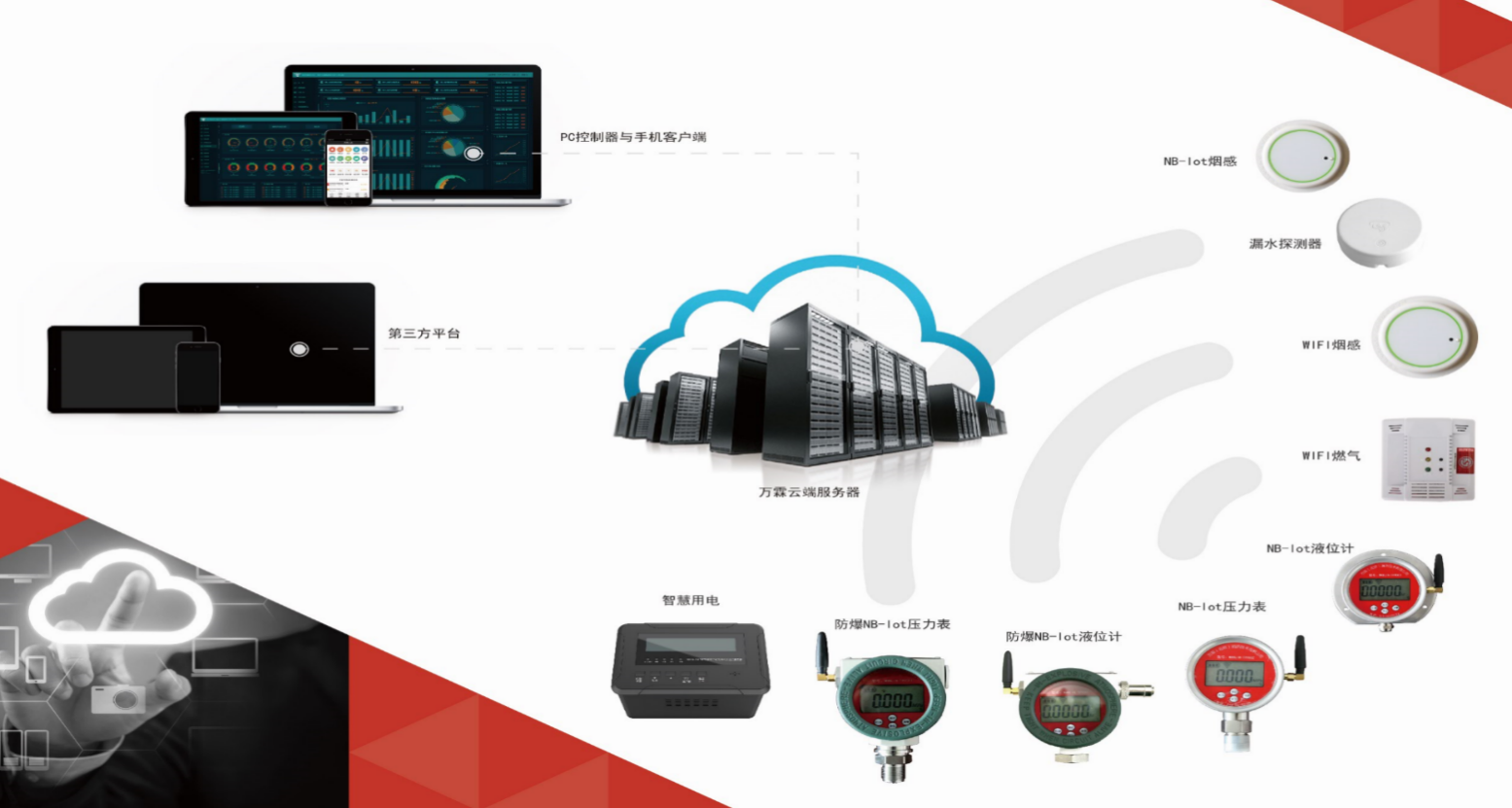

5 智慧消防物联网通信组网结构:
结合项目特点，系统按照分层分布式，开放式、模块化结构设计，分为系统管理层、通信接口层、终端设备层。提高了系统的安全性、可靠性和易扩展性。

6 系统管理层:

由部署在云平台的监控系统软件实时管理。通信接口层:指现场智能终端设备与云平台主机实现数据交换的通信设备以及链路终端设备层:安装在现场的各种智能终端设备，实现现场消防数据的采集、监测、通信等功。

7 终端产品配置-智慧用电

1.变配电室低压配电出线回路，建筑或楼层配电箱;
2.空调、风机、电梯等动力配电箱、重要消防回路的进线总开关;
3.文化娱乐场所的配电电源和末端配电设备的总开关;
4．购物中心、商场、超市、小商品市场等公众场所的配电箱总开关;
5、酒店、宾馆电源干线和末端配
6.电设备的总开关;
7.国家级文物保护单位、砖木或木结构重点古建筑的电源干线和末端配电箱的总开关;
8.其他火灾危险性大的电力线缆或设备需设置监控的节点。

8 智慧化监控

电气电缆外面有一层绝缘体，生产的过程中要加入碳酸钙化合物，碳酸钙会导致绝缘体老化，电气线路就会慢慢开始漏电升温，最后形成电气板块。电气线路又是一个隐蔽工程，看不见摸不着，只有着火了才知道家里的电气线路有问题。
传统电气火灾监测手段往往局限于线路的漏电、过载等情况，加上对隐患数据的综合分析研判存在不足之处，因此难以发现设备本身及复杂情况下的电气火灾风险，如不能及时发现和排除报警装置的自身故障，无法准确评估电气设备和用电线路的安全状态，更难以定位建筑物中的电气风险隐患点，导致电气设备长期处于隐患故障状态，为日后的安全情况埋下了“定时炸弹”。

如何杜绝此类事故，未雨绸缪地排查出安全隐患？又如何在第一时间快速将隐患消除在萌芽阶段？如今部分医院、学校、幼儿园、养老机构等单位安装的一套包括智慧用电安全监控系统就能做到这些。

9 智慧用电系统建设

正瀚消防科技有限公司是基于物联网技术的创新型“智慧用电”城市级用电安全隐患监管服务平台，是落实以“预防为主，防患于未然”的安全管理新理念的一种新科技管理平台。它结合多种高端技术——互联网+、物联网、云计算、大数据分析等，通过物联网传感终端，将获取的用电数据实时传送至云平台。实时采集电缆温度、电流值、漏电值、传输至网络平台。通过对电系统的远程实时监测，快速发现系统异常及故障，对维护和保养等工作带来巨大帮助，可有效减少消防监管部门现场检查次数，降低工作强度、提高工作效率。

10 智慧用电所需设备清单

序号	商品名称	规格	单位	数量	备注
1	智慧用电探测主机	单/三相主机天线,流量卡,电源适配器	台	33	二级机柜
2	智慧用电温感线	长1.5米	根	33
3	电流互感器	0-160A,口径16,563131CM,开口	只	30
4	剩余电流互感器(圆形)开式	0-250A,径65,105.5127.528CM	只	10
5	电流互感器	0-400A,口径36,86.56043.5CM,开口	只	30
6	剩余电流互感器(圆形)	0-400A,口径80,12815930CM,开口	只	10
7	电流互感器	0-600A,口径36,86.56043.5CM,开口	只	60
8	剩余电流互感器(圆形)	0-630A,口径100,15418832CM,开口	只	20
9	万霖云平台	万霖公安云平台服务费	套	1
10	智慧用电主机安装费	智慧用电主机安装费	台	33
11	流量卡	300M流量卡(智慧用电、4G模块专用）	张	33

11 产品详细参数

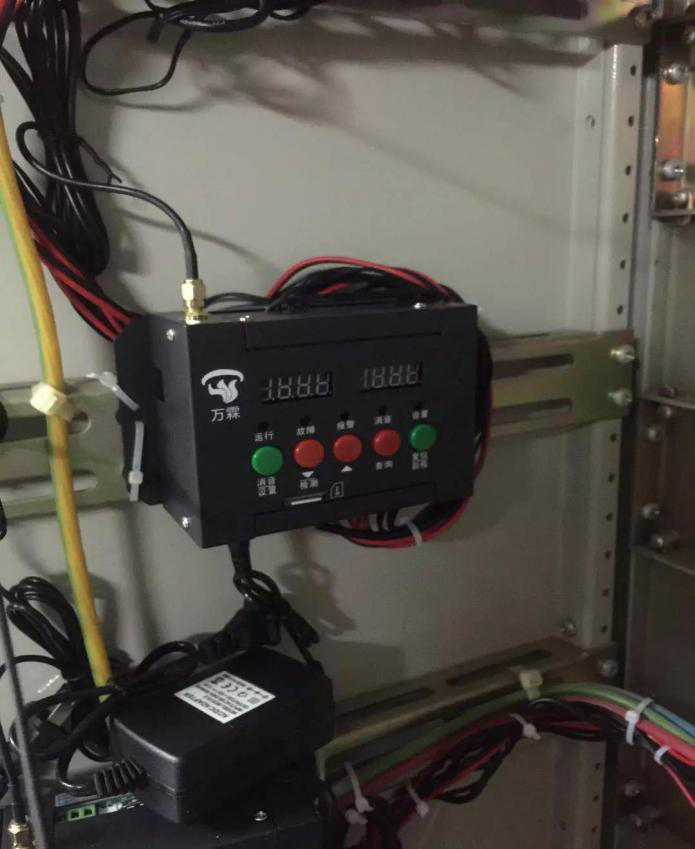

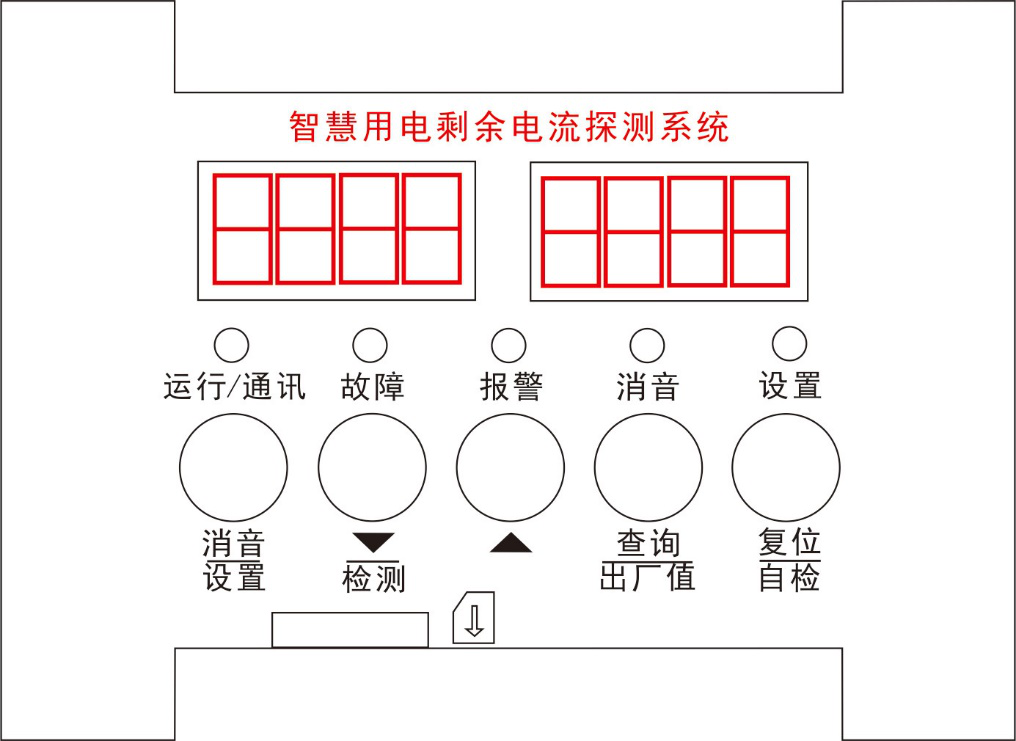

1、面板显示说明
数码管显示：温度显示，电流显示。
LED灯说明：运行（绿灯）/通讯，故障（黄）/信号，报警（红），消音（红），设置（绿）
按键：设置/消音，加/检验，减，查询/出厂设置，自检/复位

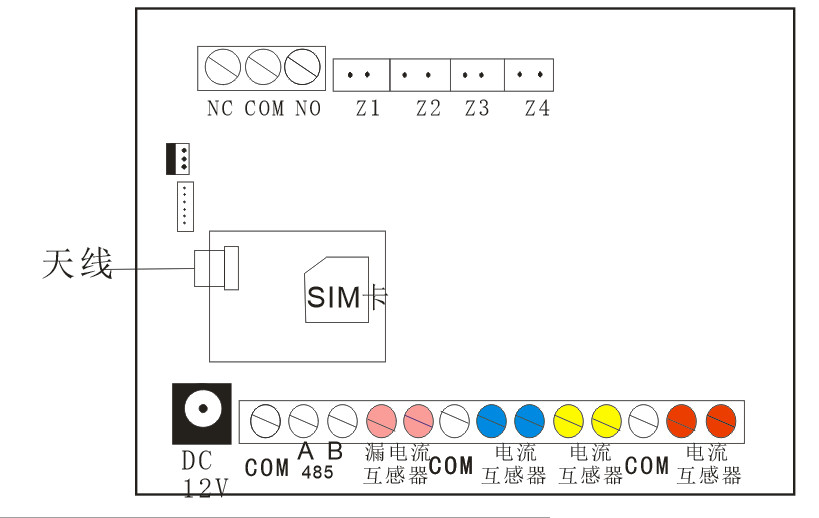

2、主板示意图

一、项目要求及技术需求
（一）电气火灾智能传感终端
序号	采购内容		项目要求及技术需求
1	电气火灾智能传感终端		规格及型号
			数量及单位	33台
			用途
			技术需求	功能要求	必要功能
					辅助功能
				性能及技术指标	主要技术指标	1、工作电压 AC100~240V 2、工作温度 -20~60℃ 3、工作湿度 10%~90%RH，无凝露 4、功率 <3W 5、通讯方式 GPRS 6、温度报警设定值 50~140℃ 7、漏电报警设定值 50~1000mA 8、防护等级 IP61 9、电流报警设定值 0~400A 10、报警反应时间 <15s 11、漏电 0~1000mA 误差<1% 12、电流 0~800A 误差<1% 13、温度 0~150℃ 误差<2% 14、工作频段470~510MHz，GFSK调制视距传输 ≤800m（天线总高度>31.5cm，线长3m) 15、具有SPD接口。 16、网络化调试管理能力，可以集中统一管理； 17、通过网络输出更多的检测信息,支持构建其他需要流量的系统； 18、提供开关量联动接口、485协议接口。
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
2	电流传感器		规格及型号
			数量及单位	140个
			用途
			技术需求	功能要求	必要功能
					辅助功能
				性能及技术指标	主要技术指标		1、微型开合式电流互感器 2、规格：30A/10mA、80A/27mA 、120A/40mA、400A/133mA
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
3	温度传感器		规格及型号
			数量及单位	132条
			用途
			技术需求	功能要求	必要功能		1、导线温度探测； 2、配电箱内环境温度探测；
					辅助功能
				性能及技术指标	主要技术指标		1、规格：长L≧2000mm；外径D≦5.0mm 2、测量范围：0~125℃ 误差<2%
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
4	剩余电流传感器		规格及型号
			数量及单位	40个
			用途
			技术需求	功能要求	必要功能		1、剩余电流监测；
					辅助功能
				性能及技术指标	主要技术指标		1、口径规格：45mm、65mm、80mm 2、额定频率50-60Hz 3、环境温度-30℃~70℃，最高耐温120℃ l 4、海拔高度≤3000m l 5、工频耐压3000V/1min 50Hz
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
5	GPRS天线		规格及型号
			数量及单位	33条
			用途
			技术需求	功能要求	必要功能		1、收发移动、联通、电信三大网络运营商2G及4G网络GPRS信号；
					辅助功能
				性能及技术指标	主要技术指标		1、工作电压220V 2、信号线长度2米
					次要指标		1、GPRS天线、导线一体，能直接连接终端
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
6	终端安装箱		规格及型号
			数量及单位	33个
			用途
			技术需求	功能要求	必要功能
					辅助功能
				性能及技术指标	主要技术指标		1、300mm250mm200mm 2、配电箱及配套材料（含安装等）
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
7	电源线		规格及型号
			数量及单位	66 m
			用途
			技术需求	功能要求	必要功能
					辅助功能
				性能及技术指标	主要技术指标		1、铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆。一根电缆采用3芯包装，每根铜芯的横截面面积为1.0mm² 2、每套设备电源线2米 3、RVV3*1.0mm²
					次要指标		1、三叉电源线，可直接连接终端为终端供电
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
8	硬阻燃塑料管		规格及型号
			数量及单位	66 m
			用途
			技术需求	功能要求	必要功能
					辅助功能
				性能及技术指标	主要技术指标		1、Φ20 2、PVC材质
					次要指标
				质量标准	符合国家及行业标准
				验收条件及标准	货到验收
				验收方法及方案
二、商务要求表
质保期		自所有货物验收合格后不少于一年的免费保修（本项目有特殊要求的，按要求质保）。定期回访；按国家规定和厂家承诺实行“三包”。
售后技术服务要求		1.投标人须制定技术服务条款及实施办法，并明确售后服务措施；质量保证期内中标方必须每年至少一次到现场进行一次免费维护及提供技术服务；须提供质保期满后的措施； 2.中标供应商对采购方维修或维护要求应在1小时内作出响应，提出处理意见，如果需要现场服务的，保证技术人员在12小时内到达现场；保修期后供应商在接到通知的48小时内作出响应，提出处理意见，如果需要现场服务的，保证技术人员在2个工作日内到达现场。如需更换零配件及消耗品，不超过10天（自然日）。如发生非用户导致的重大损坏，在设备更换或维修正常工作后延长相应时间的保修期。设备在运输过程中出现损坏的，由供应商负责该损坏设备的更换或维修； 3.中标供应商负责对采购方技术人员进行培训，培训产生的所有费用包含在本项目报价中，采购人不另行增加任何费用；培训费用包括交通费、住宿费、伙食费等。
报价要求		1、报价须包含送货上门、安装调试、现场技术、使用培训、售后服务、验收检验及税金等费用。 2、中标供应商负责对采购方技术人员进行培训，培训产生的所有费用包含在本项目报价中，采购人不另行增加任何费用；培训费用包括交通费、住宿费、伙食费等。
交货时间及地点		1、交货时间：自中标通知书要求签订合同之日起90日内安装调试完毕验收合格并交付使用。 2、交货地点：北京市（采购人指定地点）。
付款方式		本项目无预付款，所有货物货到现场并安装完毕验收合格后支付合同金额95%，剩余5%作为质保金，质保期满后15天内一次性付清剩余款项（无息）。
履约保证金		履约保证金为合同总金额的5%，在合同签订前交到采购人财务管理部门，在项目安装验收合格后，由采购人书面通知其财务管理部门，于五个工作日内将该履约保证金全部退还中标人（均不计利息）。中标人未按合同履约（按时交付）或不按投标文件承诺提供服务的，履约保证金不予退还，由财务管理部门将该笔履约保证金转交采购人。
备品备件及耗材等要求		无
售后服务保障或维修响应时间要求		在使用过程中发生质量问题或故障，1小时内响应，接通知后12小时内到达现场处理，一般故障处理时限不超过24小时修复，重大故障处理时限不超过72小时修复。
其他要求		1、投标人提供的硬件设备及软件的技术参数、配置和性能指标必须为真实有效，在正式交货前须提供所投货物生产制造厂商的供货证明书原件。并提供一套设备进行预安装，如有提供虚假材料谋取中标的，按政府采购相关法规处罚，并追究其相应的法律责任。 2、本项目依据《柳州市智慧城市发展规划纲要（2011-2020年）》文件要求，“智慧消防物联网监控平台”须与柳州市公安局110接警平台实现数据共享功能，故投标人投标文件中必须提供设计方案及实现数据共享功能承诺函，否则投标无效，如有提供虚假材料谋取中标的，按政府采购相关法规处罚，并追究其相应的法律责任。 3、投标产品必须是按厂家标准配置的整套全新，具备正规合法经销渠道的，符合国家各项有关质量标准的合格产品。相关部件及服务满足以上各项要求。若产品在运输过程中损坏或擦伤须无偿调换相同产品。 4、投标人必须提供现场踏勘报告，踏勘报告内容包括网络设计、安装设计（包括安装单位CAD图、配电箱位置、配电箱控制类型、相数、额定电流、导线规格、安装数量等），否则投标无效。

12 安装施工保证措施

多年的施工经验实践证明，确保工程顺利进行，有一个优秀的项目管理领导班子是决定因素。为此，本公司将选派具有丰富的智慧用电工程施工组织管理能力的同志担任项目经理，由技术工程师担任技术负责人，项目部职能部门配备齐全，均由专业人士主持工作。
对工程安装施工均抽调经验丰富的技术工人成立专业施工队，专业队技术完善，施工经验丰富，便于管理，对承担工程施工质量安全能有效控制。各施工队之间协调由经理部统一负责。
2、处理好各方面的关系
加强与本部办公楼物业方的联系，及时解决设立手续及施工过程中遇到的实际困难，为施工创造良好的施工条件，确保工期有力的顺利进行。
加强服务力度，不因材料供应、设备保障、试验耽误主要工序的施工时间。
3、精心安排、周密计划、合理组织施工
根据合同工期和工程量，绘制工程计划网络图，明确各道工序的施工开始时间与结束时间，抓好各个分部项目工程的工期控制点。
根据网络计划图作每周、每日施工计划，根据工期计划表做好，物资材料供应计划，劳动力进场计划，设备进场计划，资金运作计划等。就整体而言，只要条件具备，施工组织安排就实行全方位上马，确保工程按期交工，组织分段、分层、主题交叉作业，抓住关键工序，缩短施工工期。
4、编制切实可行的施工方案
合理的施工组织设计及施工技术措施，是工程顺利施工的有力保证。工程进场后，项目部将结合实际施工现场情况重新认真的编制施工组织设计，并认真实施，所有重要工程施工将单独指定作业指导书及质量安全技术措施，使施工组织思路明确。同时在施工前均进行技术、质量、安全交底，使有关部门明了施工意图。做到管理不脱节，施工不盲目。施工过程中经常定量分析。完善技术方案、技术措施，加快工程进度。
5、加强计划管理
工程施工计划在整个工程施工中起指导作用，没有明确的计划、目标，工期将无法保证。因此，在施工中项目部将起到关键作用。施工时每天派专人计划落实情况，并定时、定人召开现场生产会，发现问题，及时调度、协调、修正、调整做到计划时刻处于受控状态。管理上采取目标考核奖罚制度，将计划执行情况与经济挂钩，做到人人具有责任感、紧迫感。确保计划的顺利实施。
6、加强安全生产管理与质量管理
“安全促生产安全出效益”项目部成立项目经理挂帅的安全生产领导小组并设置相应的职能部门、制定详尽的管理制度对安全生产进行管理，以创造良好的施工环境，保障施工人员、甲方现场安全，从而保证，正常的生产秩序不受干扰。“百年大计质量第一”项目开工后，项目部亦成立以项目经理挂帅的项目质量管理领导小组，制定详细的质量管理，制度及工程，质量计划，选派具有丰富施工经验的专业技术。人员负责质量检验工作并重点加强过程控制，将质量事故消灭在萌芽中，杜绝返工现象，同时认真、及时做好工序报验工作，尽量缩短各工序之间衔接时间，以提高时间利用率。
7、项目实施方案
项目实施方案内容包括：工程前期准备、主要人员及主要工具配置说明、项目施工过程控制、项目产品知识培训、项目验收交接。
7.1工程前期准备
A. 项目经理任命；
B. 工程交底；
C. 开工协调会：开工前，项目经理需与甲方充分沟通，召开开工协调会，明确施工计划，双方分工及配合事项，例如车辆、人员安排、场馆出入等，明确开工日；
D. 开工准备：
a项目经理提前检查落实，确认工程环境及地点，确保工程安装所需工具、辅材到位，发现问题及时协调。
b必要时提前联络站址出入事宜，并准备相关资质证明文件（电工证等）。
7.2 主要管理人员及主要工具配置说明
主要管理人员配置说明：

序号	姓名	性别	文化程度	项目任职	从事专业	从事现专业时间（年）
1	胡世春	男	大专	技术	消防工程	8
2	胡世亮	男	大专	技术	消防工程	8
3	李玉琦	男	大专	技术	消防工程	8
4
5

专业设备一览表

序号	设备名称	精度等级	数量
1	钳形电流表	0.5	5
2	数字式万用表	0.5	6
3	手持式锂电池电钻	无要求	2
4	角磨机	无要求	2
5	电笔	无要求	10
6	一字螺丝刀	无要求	10
7	十字螺丝刀	无要求	10
8	内六方（套装）	无要求	10
9	直角钢尺	无要求	10
10	剥线钳	无要求	10
11	偏口钳	无要求	10
12	尖嘴钳	无要求	10
13	小型人字梯	无要求	2
14	黄、绿、红、蓝四种1.5平方软线	无要求	各一卷
15	小型配电箱	无要求	200
16	M3*6螺丝	无要求	1000
17	35毫米标准导轨	无要求	100米
18	绝缘软管	无要求	20包
19	绝缘胶带	无要求	20卷
20	轧带	无要求	20包
21	绝缘手套	无要求	10副
22	绝缘鞋	无要求	10双
23	头灯
24	应急电源

7.3项目施工过程控制
A.环境确认：
项目经理抵达站点安装位置后，对比工勘表，进行环境的检查，确定安装具体位置和线缆布放具体计划，确保安装条件具备，对现场环境不会造成影响，并满足基本验收条件。
B.工程方案：工程方案及计划的确认。
C.开箱验货：协助甲方单位一起进行开箱验货。
项目经理在现场开箱验货时，如实填写《验收单》，并请客户代表签字。
D.安装前人员技术培训：
对于新开工并且安装人员为初次进场进行设备安装的情况，督导需要对人员进行现场安装规范、工艺、行为及安全培训，确保工程质量和安全施工。

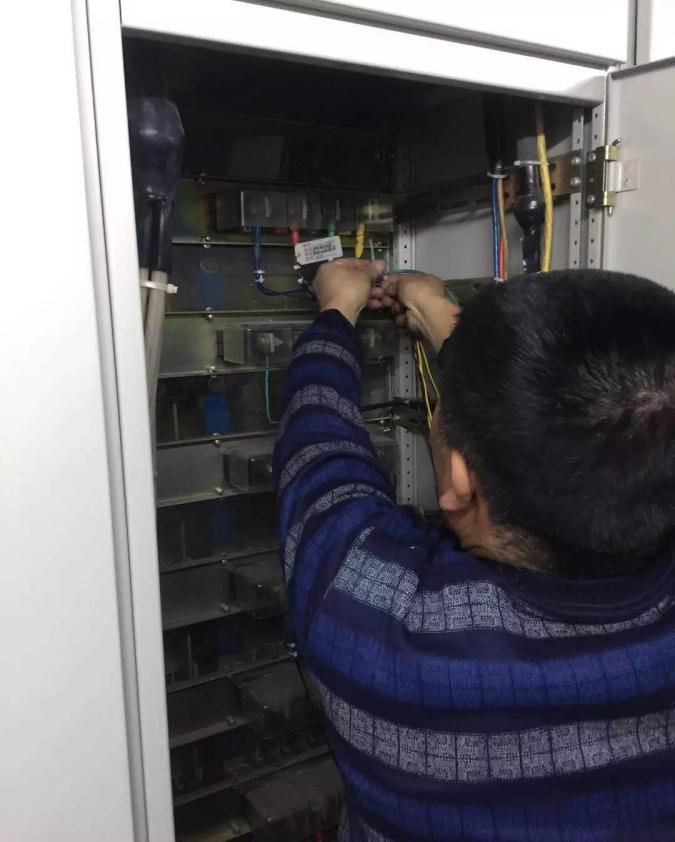

E.硬件安装调测、文明施工：
项目经理在组织施工队伍进行现场作业时，需要严格遵守合同约定的安装规范及工艺要求，做好现场管理，施工人员需要严格遵守甲方相应的行为规范。
F.硬件安装验收：
安装完毕后需要项目经理进行安装验收，验收项目包括：安装工艺、安装质量、辅材品牌及规格、上电检查、信号测试、现场卫生清理等。
G.现场清点：
安装工作结束后，项目进行现场工具、材料的清点工作，确定安装过程耗费的设备、主材、辅材数量，填写《安装记录表》。
H.进度周报：
工程需多天完成，每周工程进度需发送邮件，向甲方相关主管汇报、周知工程进展及问题。
项目经理负责监督施工人员保持安全作业及文明施工。
I.工程结束:
整理并收集工程竣工资料,必要时向甲方汇报工程实施及督导的过程及遇到问题的处理结果。
7.4项目产品知识培训
A.产品使用；
B.平台端及移动端知识培训；
C.设备报警处理方式；
D.人员账号分配；
7.5项目验收交接：
和客户一起对安装情况进行现场集中验收，确认安装满足安装规范要求。

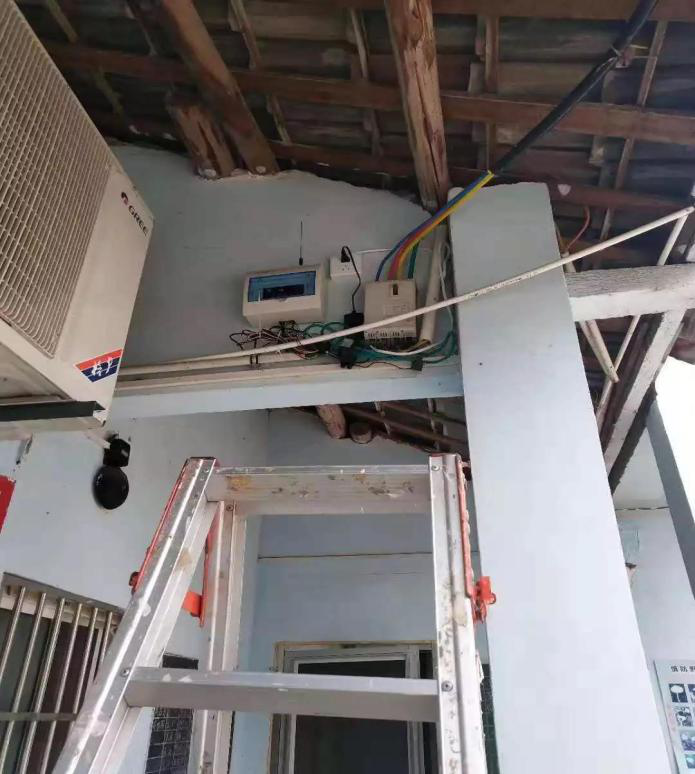

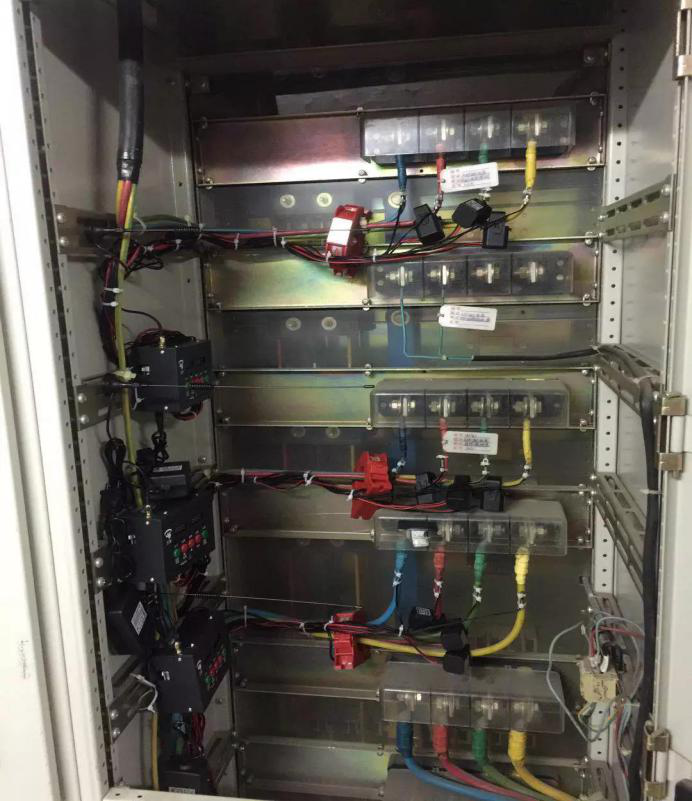

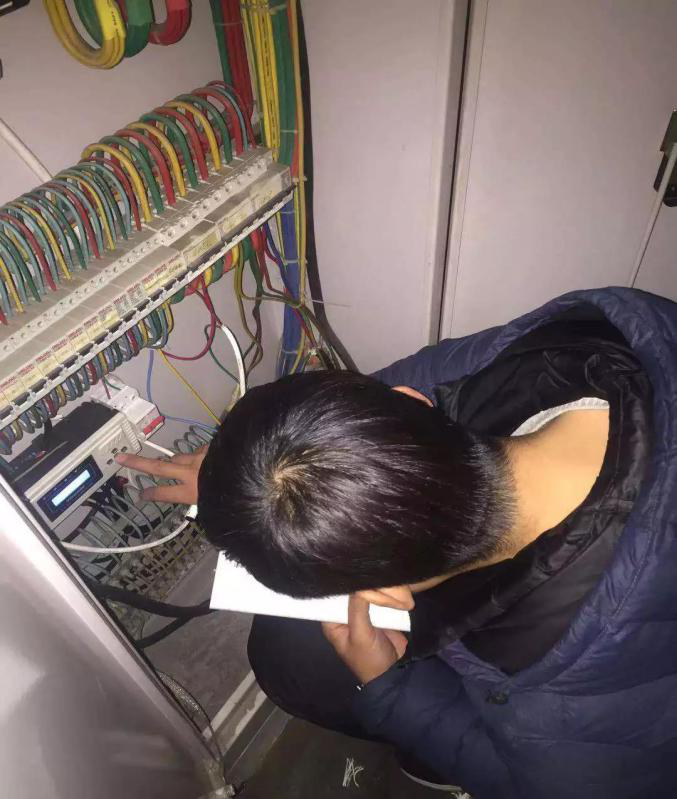

13 智慧用电系统施工案例

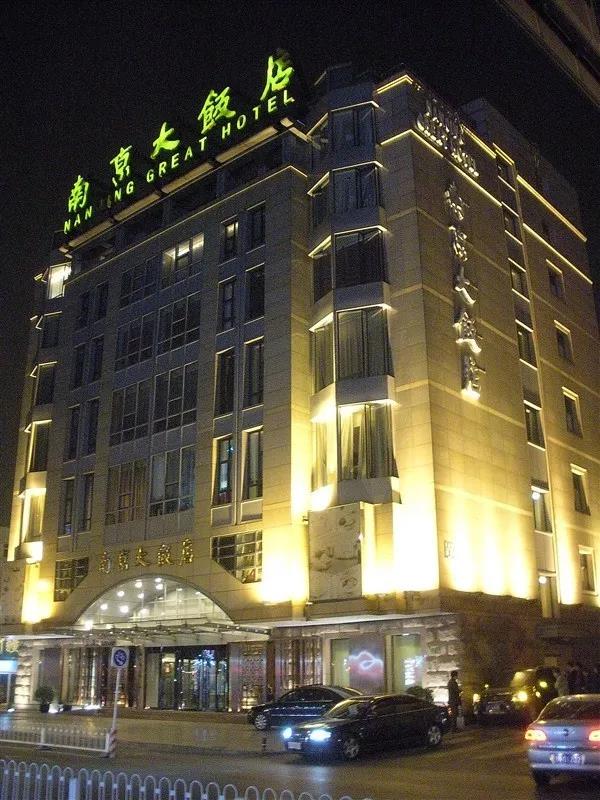

一、南京大饭店
南京大饭店位于北京最繁华的王府井商业中心，是南京市政府在北京的接待中心，南京大饭店拥有百余间具四星标准的商务客房，其餐饮为在京城已享有美誉的南京精菜馆美食。南京大饭店一直致力于打造高端品质，为各地的客人提供最优质的服务。

建筑中设置火灾自动报警系统和设置电气火灾监控系统都是必要的。但二者又绝不是孤立的,而是相辅相成的。随着建筑电气系统的不断完善与进步，电气火灾监控系统已
成为火灾自动报警系统中的一个子系统。这样,既可大大地提高防范电气火灾的高效性,又减少了经济上的损失和人身安全。

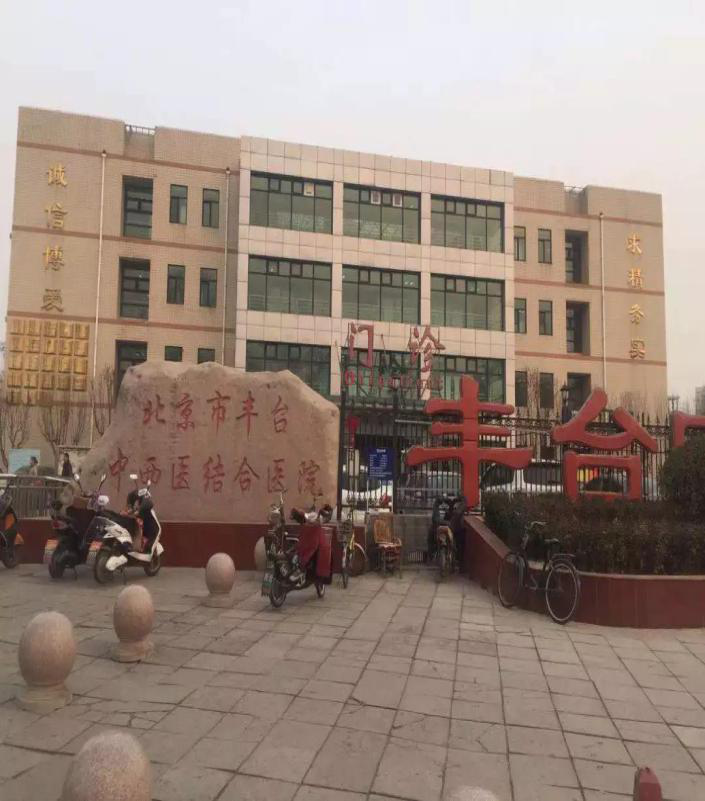

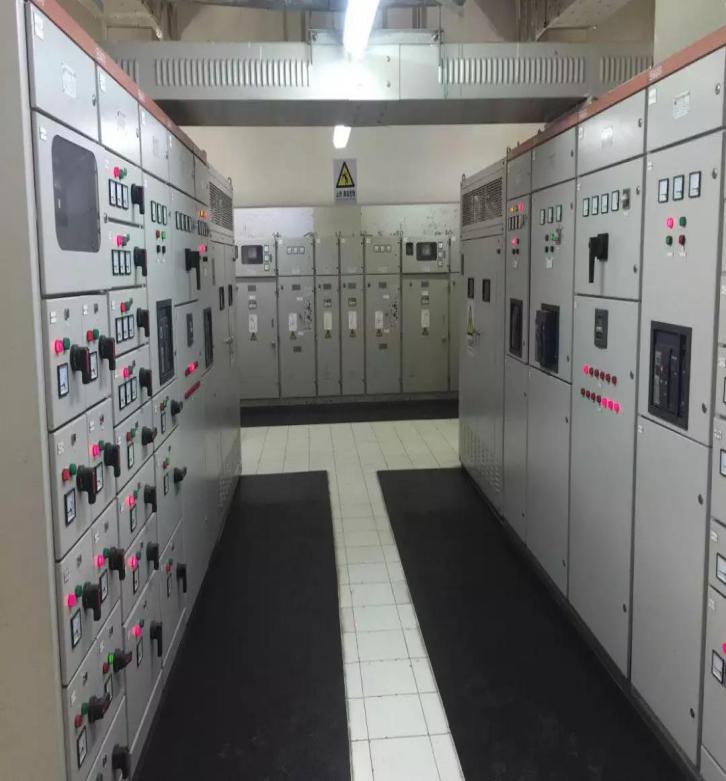

二、丰台区中西医结合医院

北京市中西医结合医院始建于1952年，原名“北京市永定路医院”，1989年4月经北京市批准更名为北京市中西医结合医院，1994年由国家中医药管理局批准为北京中医药大学附属中西医结合医院，2012年1月被国家中医药管理局批准为国家重点中西医结合医院建设单位。

三、安徽黄山小型工厂

安徽是中国史前文明的重要发祥地，安徽襟江带淮，沿江通海，经济繁荣，教育发达。安徽与江苏、上海、浙江共同构成的长江三角洲城市群已成为国际6大世界级城市群之一。2014年，获得中国最幸福的省份荣誉，被列入中国首个新型城镇化试点省份。2015年，安徽省正式迈入中等偏上收入的快速发展阶段。

安徽的主要工业区位于：合肥经济技术开发区，安徽亳州工业园区，安徽颍上工业园区，包河经济开发区，安徽贵池前江工业园区，安徽阜阳工业园区，安徽蒙城经济开发区等，遍布安徽整个省。工厂的火灾发生率主要在于线路的老化，电压的不稳定，电流超载温度过高。

江苏苏州智淼探测器清洗厂家主营：进口火灾探测器清洗,国产烟感清洗,超声波清洗,消防设备维修清洗,光电、等离子探测器清洗，探测器清洗网址：http://www.tcq119.com/，清洗服务热线：4006-598-119
