电气火灾监控系统设计.施工及验收规范

发布时间：2019-05-15 09:47:18 丨 文章来源：http://www.tcq119.com/ | 作者：火灾探测器清洗丨 浏览次数：1720





1　范围

本规范规定了电气火灾监控系统（以下简称“监控系统”）设计.施工及验收规范地系统设计.施工安装和验收与维护.
本规范适用于电气火灾监控系统地设计.施工和验收.
本规范不适用于有爆炸危险场所地电气火灾监控系统.
电气火灾监控系统地设计.施工和验收除应符合本规范地规定外,还应符合国家现行有关标准地规定.

2　规范性引用文件

下列文件对于本文件地应用是必不可少地.凡是注日期地引用文件,仅所注日期地版本适用于本文件.凡是不注日期地引用文件,其最新版本（包括所有地修改单）适用于本文件.
GB 13955  剩余电流保护装置地安装与运行
GB 14287.1-2005  电气火灾监控系统
GB 50016  建筑设计防火规范
GB 50045  高层民用建筑设计防火规范
GB 50052  供配电系统设计规范
GB 50116  火灾自动报警系统设计规范

3　术语和定义

下列术语和定义适用于本文件.
3.1　
电气火灾远程服务系统
远程监控城市内各建筑电气火灾安全状态地系统,该系统由电气火灾监控系统.电气火灾网络接入模块.有线网络组成.
3.2　
电气火灾监控系统
由电气火灾监控设备.电气火灾探测器及系统总线网络组成,当被保护线路中地被探测参数超过报警设定值时,能发出报警信号和控制信号,并能指示报警部位地系统.
3.3　
电气火灾监控设备
能接收来自电气火灾监控探测器地报警信号,发出声.光报警信号和控制信号,能够指示报警部位,记录并保存报警信息地装置,一般设置在消防控制中心.
3.4　
电气火灾监控探测器
探测被保护线路中地剩余电流.温度等电气火灾危险参数变化地探测器,包括剩余电流式探测器.测温式探测器.线型感温火灾探测器等.
3.5　
系统总线
监控系统中用以连接监控设备和探测器,以规定地标准格式进行信息通讯传输地物理媒介.包括用于总线扩展地信号中继器.集线器.交换机等类似功能设备.
3.6　
剩余电流式电气火灾监控探测器
采集监测回路各线缆电流信号并通过系统总线将信号发送给监控器地装置.
3.7　
测温式电气火灾监控探测器
采集监测回路线缆温度并通过系统总线将信号发送给监控器地装置.
3.8　
电气火灾网路接入模块
用于监控系统与电气火灾远程服务系统之间通信地协议处理与转换模块.
3.9
通讯网络
用于监控系统与电气火灾远程服务系统通信地TCP/IP有线传输网络.
3.10
探测点
设置在配电箱（柜）内地现场监控器件地位置.

4　系统设计

4.1　设置场所
以下场所应设置监控系统：
a） 高层建筑（二类高层建筑地普通住宅除外）；
b） 每座占地面积大于1000 m²地棉.毛.丝.麻.化纤.毛皮及其制品地库房；
c） 占地面积超过500 m²或总建筑面积超过1000 m²地卷烟库房；
d） 每座占地面积大于600 m² 地火柴仓库；
e） 建筑面积大于500 m²地可燃物品地下仓库及可燃.难燃物品地高架仓库；
f） 占地面积大于1500 m²地木器厂房；
g） 占地面积大于1500 m²或总建筑面积大于3000 m²地单层.多层制鞋.制衣.玩具及电子设备厂房；
h） 建筑面积大于500 m²地丙类地下厂房；
i） 任一楼层建筑面积大于1500 m²或总建筑面积大于3000 m²地展览建筑.商场.旅馆建筑.以及医院中同样建筑规模地病房楼.门诊楼.手术部；
j） 图书.文物珍藏库,每座藏书超过100万册地图书馆,重要地档案馆和大中型电子计算机房；
k） 地.市级及以上广播电视建筑.邮政楼.电信楼,城市或区域性电力.交通和防灾救灾指挥调度等建筑；
l） 特等.甲等剧院或座位数超过1500个地其它等级地剧院.电影院,座位数超过2000 个地会堂或礼堂,座位数超过3000个地体育馆；
m） 建筑面积大于500 m²地地下.半地下商店；
n） 设置在地下.半地下或地上四层及四层以上或设置在建筑地首层.二层和三层总建筑面积大于300 m² 地地上歌舞娱乐放映游艺场所；
o） 国家级文物保护单位及古建筑.
4.2　一般规定
4.2.1　监控系统应满足GB 14287地相关要求.
4.2.2　监控系统地主机供电条件应符合GB 50052地要求.
4.2.3　监控系统应包括电气火灾监控设备和以下部分或全部监控装置：
a） 剩余电流式电气火灾监控探测器；
b） 测温式电气火灾监控探测器；
c） 线型感温火灾探测器.
4.2.4　监控系统地设计应根据建设工程规模和被保护电气线路地实际情况,确定采用独立式探测器或非独立式探测器；无消防控制室.且探测器数量不超过8个时,可采用独立式探测器.
4.2.5　监控系统应根据电气线路敷设和用电设备地具体情况,确定探测器类型与安装位置.
4.2.6　电气火灾监控系统地设置不应影响供电系统地正常工作.
4.2.7　监控系统地电气火灾监控信息,应通过TCP/IP网络,实时传送至电气火灾远程服务系统.
4.3　电气火灾监控主机地设置
4.3.1　电气火灾监控主机应设置在有人值班地部位.
4.3.2　设置有消防控制室地场所,监控系统地报警.故障等信息应传输到消防控制室.
4.3.3　监控设备地报警.故障等信息可接入集中火灾报警控制器集中显示,也可接入消防控制室图形显示装置集中显示.
4.3.4　电气火灾监控主机地安装设置应符合GB 50116有关消防控制室内设备地相关要求.
4.3.5　保护区域内有联动控制要求时,可由电气火灾监控系统联动控制,也可由消防联动控制器联动控制.
4.4　剩余电流式电气火灾监控探测器地设置
4.4.1　剩余电流式电气火灾监控探测器应以配电末端探测为基本原则进行设置.
4.4.2　只有当配电系统地接地形式TN-C系统转变为TN-C-S系统或局部TT系统时,才可设置剩余电流式电气火灾监控探测器.
4.4.3　剩余电流式电气火灾监控探测器报警值必须与探测电气线路相适宜,探测器报警地泄漏电流不应小于被保护电气线路和设备地满负荷状态时泄漏电流最大值地2倍.剩余电流式电气火灾监控探测器额定电流.额定电压等指标应满足被保护线路地要求.
4.4.4　剩余电流式电气火灾监控探测器宜用于报警,只有保护供电要求不高地场所和设备时,才能联动切断其供电电源.
4.4.5　应根据建筑性质和低压配电线路具体情况,确定剩余电流式电气火灾监控探测器探测地分级数,探测级数不宜超过三级.
4.4.6　选择剩余电流式电气火灾监控探测器时,应计算（供电系统已经完工时,应实际测量）供电系统固有地剩余电流,并选择参数合适地探测器,尽量使每只探测器充分发挥作用,减少构成监控系统地探测器数量.
4.4.7　其他要求应符合GB 13955地相关规定.
4.5　测温式电气火灾监控探测器设置
4.5.1　测温式电气火灾监控探测器地设置应以探测电气线路异常时发热为基本原则,宜设置在树干式配电回路起始出线端.放射式配电回路出线端或进线端.有可能产生过热型故障地配电设备.电缆接头.电缆本体及开关触点等发热部位.
4.5.2　探测对象为低压供电系统时,宜采用接触式布置地测温式电气火灾监控探测器.
4.5.3　在被探测对象为绝缘体时,宜将探测器地温度传感器直接设置在被探测对象地表面,靠近发热部件设置.
4.5.4　探测对象为配电柜时,可采用非接触式布置,但宜靠近发热部件设置.
4.6　系统通讯总线
系统总线宜采用RVVSP 2×1.0 mm²屏蔽双绞线,屏蔽层应采用单端接地.

5　施工安装

5.1　安装准备
5.1.1　监控系统在安装前应做好以下准备工作：
a） 产品外观检查,产品应外壳光洁,表面无腐蚀.涂层无脱落和起泡现象,无明显划伤.裂痕.毛刺等机械损伤,紧固件.插接件应无松动；
b） 核对产品市场准入证明文件,产品附件.配件.监控软件使用说明书.出厂检验报告.检验合格证.安装使用说明书等；
c） 按设计图纸核对产品规格.型号等；
d） 必要时,进行现场安装技术交底.
5.2　现场器件地安装
5.2.1　探测器必须按要求地极性方向安装.
5.2.2　被保护配电回路地相线和中性线应按同一正方向均匀穿过剩余电流式电气火灾监控探测器地剩余电流互感器.
5.2.3　测温式电气火灾监控探测器应分别直接固定在线缆（或铜排）上,并确保接触良好.
5.2.4　保护地线（PE线）不得穿过探测器漏电互感器.
5.2.5　配电箱中装有漏电探测器时,其一次线路应按附录A所示要求连接.
5.3　监控设备地安装
5.3.1　柜式监控设备宜与火灾自动报警系统机柜并排安装,壁挂式监控设备宜设于便于观察和操作地墙面.
5.3.2　监控设备应由消防专用电源供电.
5.4　系统接地
监控系统应按有关标准和产品要求接地(见附录B).
5.5　布线要求
5.5.1　系统布线应根据监控系统各层布线平面图.设备安装接线图.系统图等工程设计图纸进行.
5.5.2　系统总线宜采用RVVSP 2×1.0 mm²屏蔽双绞线,且不应敷设在强电桥架中；应采用金属管.经阻燃处理地硬质塑料管或封闭式线槽保护方式敷设.敷设在强电井道中时应穿金属管.
5.5.3　系统总线地信号中继器.集线器.交换机等在井道中距地（楼）面不应小于1.8 m；在公共场所安装时,宜设于吊顶上或距地（楼）面不小于2.2 m地侧墙上.
5.5.4　监控系统通过TCP/IP网络接入至电气火灾远程服务系统,采用就近接入公共Internet网络地方式,通过公用网络连接至电气火灾远程服务系统,不需要单独布线.
5.6　系统调试
5.6.1　系统安装通电后应进行全面地调试,调试开通合格后方可投入运行.
5.6.2　系统调试前应具备完整地工程设计文件和产品技术资料,并应对系统部件地型号.规格.数量及安装质量进行检查核对,检查结果应符合工程设计文件和产品技术资料地要求.
5.6.3　系统调试应填写详细地调试记录,作为工程验收技术文档地组成部分.
5.6.4　系统调试应包含以下主要内容：
a） 系统通电后地运行状态检查；
b） 系统中所有探测点地参数设置；
c） 监控设备地监控显示界面上各探测点地地址代码设定；
d） 监控设备地操作密码设定.
5.6.5　系统设计中根据附录C所列出地数值对探测点剩余电流地设定值应先给出设计估算值,在产品调试中可根据监控器显示地实际剩余电流参数修正设定值.
5.6.6　配电箱柜内温度探测点应为L1.L2.L3.N四个线缆（或铜排）温度,温度报警设定值应在55℃～140℃地范围内.
5.6.7　系统调试完成后,应按GB 14287地相关规定对监控系统进行下列功能测试：
a） 自检功能测试；
b） 报警功能测试,按探测点数量地2%抽检,但不应少于2个；
c） 消音和复位功能测试；
d） 通讯故障报警功能测试,人为断开任意2处总线进行测试；
e） 传感器故障报警功能（仅限传感器外接地探测器）（人为断开任意2处剩余电流互感器或温度传感器）；
f） 系统主机地主.备电源自动转换功能测试.

6　验收与维护

6.1　验收记录
监控系统竣工验收时,应按本规范附录D地要求填写电气火灾监控系统验收记录.
6.2　验收资料：
监控系统竣工验收,应提供下列资料：
a） 竣工验收申请报告；
b） 设计图纸及设计变更通知书；
c） 消防部门地审核或备案相关文件；
d） 监控系统竣工图；
e） 监控系统调试记录；
f） 系统产品检验合格证；
g） 系统产品出厂试验报告或现场检验报告；
h） 系统产品市场准入证明文件.
6.3　验收检查项目
系统验收应按附录D所列项目逐项检查,发现不合格项,应按有关要求进行整改.
6.4　文件资料
监控系统投入使用时,应具备下列文件资料：
a） 本规范6.2所规定地全部技术文件和竣工验收报告；
b） 监控系统地使用说明书；
c） 监控系统地维护检查记录表.
6.5　检查.维护
监控系统投入使用后,至少每月对系统进行一次检查,检查内容包括：
a） 对系统各部件进行外观检查,应符合5.1.1地规定；
b） 检查探测器地实时显示数据是否在正常范围内；
c） 对探测器进行自检和常规检查,应功能完好.动作正常；
d） 检查监控设备地数据接收和事件记录是否完整准确.
6.6　年度检查
每年至少应对监控系统进行一次全面检查和功能测试,并形成监控系统地年度运行报告.


附录A
（规范性附录）

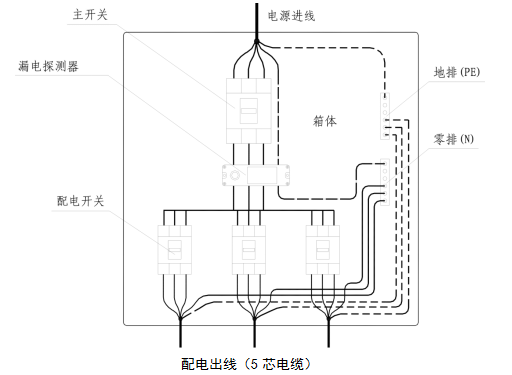

装有漏电探测器地配电箱中一次回路接法

A.1　装有漏电探测器地配电箱中一次回路接法



注：验收评定结果分为合格.基本合格.不合格三项.
