海湾G3N点型感温火灾探测器
发布时间：2019-11-14 14:50:15 丨 文章来源：http://www.tcq119.com/ | 作者：火灾探测器清洗丨 浏览次数：742
一、JTW-ZCD-G3N点型感温火灾探测器概述:
JTW-ZCD-G3N点型感温火灾探测器(以下简称探测器)为无极性二总线制，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接。探测器采用带A/D转换的单片机。本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
二、JTW-ZCD-G3N点型感温火灾探测器特点:
1.JTW-ZCD-G3N点型感温火灾探测器与控制器采用无极性二总线连接；
2.地址编码由电子编码器直接写入，工程调试简便可靠；
3.单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。
三、JTW-ZCD-G3N点型感温火灾探测器技术特性:
1.探测器类别：A1R
2.工作电压：总线24V，允许范围：16V～28V
3.工作电流：监视电流≤0.6mA 报警电流≤1.8mA
4.报警确认灯：红色(巡检时闪烁，报警时常亮)
5.编码方式：十进制电子编码，编码范围在1～242之间
6.探测角度≤45°
7.保护面积：当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
8.使用环境：温 度：-10℃～+50℃ 相对湿度≤95%，不凝露
9.外形尺寸：直径100mm 高：58mm(带底座)
10.外壳防护等级：IP33
11.壳体材料和颜色：ABS，象牙白
12.重量：约115g
13.安装孔距：45mm～75mm
14.执行标准：GB 4716-2005
四、JTW-ZCD-G3N点型感温火灾探测器结构特征与工作原理

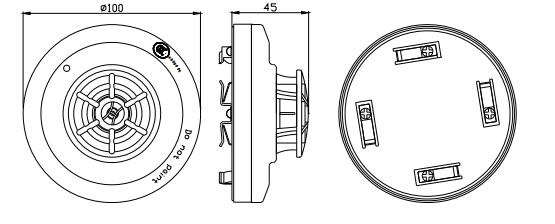

1.探测器外形示意图如图1所示。
2.工作原理
JTW-ZCD-G3N点型感温火灾探测器采用热敏电阻作为传感器，传感器输出信号经过电压变换后输入到单片机，单片机利用智能算法进行信号处理。当单片机检测到火警信号后，向控制器发出火灾报警信息，并通过控制器点亮火警指示灯。
五、JTW-ZCD-G3N点型感温火灾探测器现场接线摸拟图：
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第一步：准备一根RVS线（信号总线），此处以普通线缆代替。
第二步：将线路从JTW-ZCD-G3N点型感温火灾探测器底座的穿线孔处穿过，将信号总线接在底座任意一对对角的线端子上。
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第三步：检查JTW-ZCD-G3N点型感温火灾探测器接线是否正确。
第四步：盖上上盖接线完成。
