青鸟JTY-GD-JBF5100A 点型光电感烟火灾探测器清洗技术参数

发布时间：2024-11-28 10:09:28 丨 文章来源：http://www.tcq119.com/ | 作者：火灾探测器清洗丨 浏览次数：37

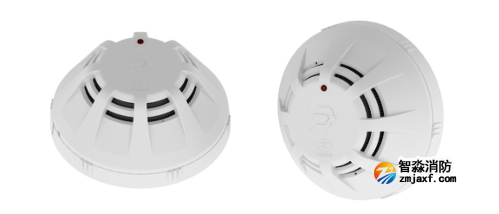

青鸟JTY-GD-JBF5100A 点型光电感烟火灾探测器（以下简称探测器）是青鸟消防股份有限公司开发的 采用1.5代朱鹮芯片的感烟探测器，该产品具有较强的抗干扰能力。

产品特点

 ⚫ 内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功 能；

 ⚫ 污染自动补偿。根据自身的污染程度进行零位漂移，最大程度减少误报；

 ⚫ 适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；

 ⚫ 稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；

 ⚫ 抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；

 ⚫ 采用 SMT 表面贴装工艺，采用导光柱。

适用范围

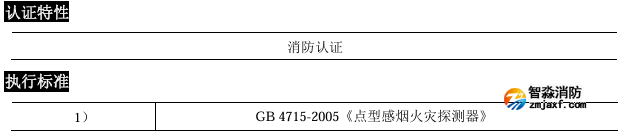

 ⚫ 应用设计遵照国家标准GB 50116-2013 《火灾自动报警系统设计规范》；

 ⚫ 主要用来探测可见或不可见的燃烧产物及起火速度缓慢的初期火灾，适用于宾馆客房、办公楼、 图书馆、影剧院邮政大楼等公共场所，或用于其它不宜安装感温探测器的厅堂和公共场所。

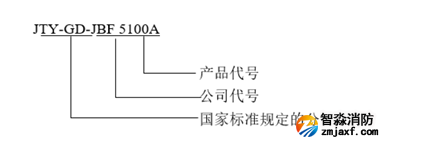

型号组成

2 工作原理

 点型光电感烟火灾探测器由迷宫，红外发射部分，红外接收部分及相应的放大处理等电路组成。 正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管， 因此，放大器没有输出； 而当迷宫中有烟时，红外发光管发出的光由于烟的散色作用，有部分红外光到达接收管，迷宫中烟的 浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。

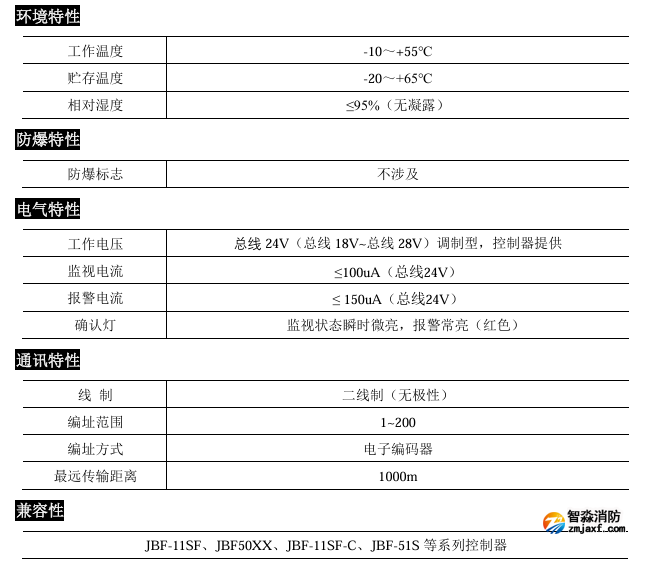

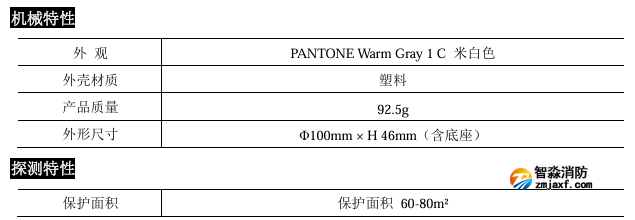

 3 性能参数

安装调试

安装说明/步骤

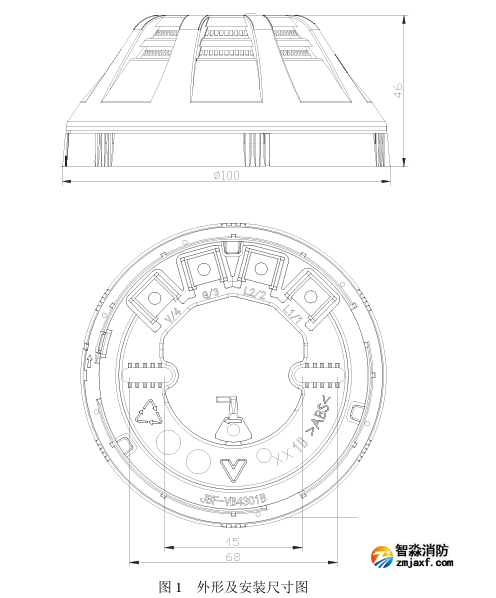

 ⚫ 外形及安装尺寸如图1所示：

⚫ 将探测器底座用2只M4的螺钉紧固在预埋盒上；

⚫ 采用截面积0.5mm²以上的双绞导线，将回路两总线L1、L2 分别接在端子L1 和端子L2 上，接 线不分极性；

⚫ 用编码器对探测器写入地址（1-200）；

⚫ 将探测器嵌入底座，然后按顺时针方向拧紧即可；

⚫ 安装时宜带手套操作，以保持探测器外壳清洁。

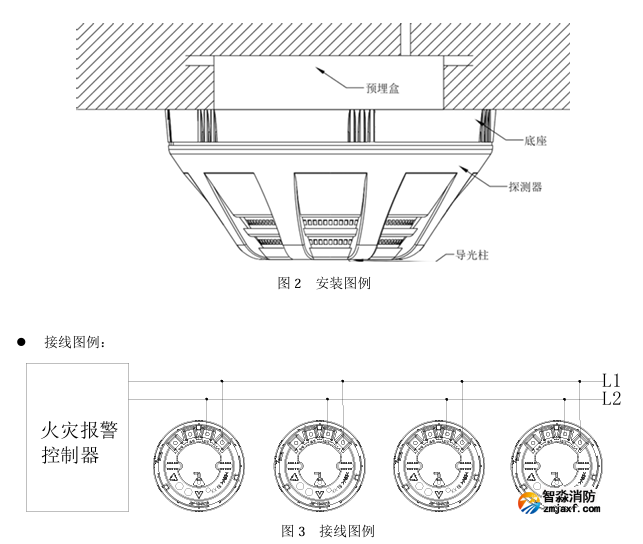

⚫ 安装图例：

调试方法

 ⚫ 首先使用电子编码器对探测器进行编码；

 ⚫ 产品安装好后操作控制器对其进行登记，注意需要将产品类型登记为感烟；

 ⚫ 使用专用烟雾对探测器进行加烟实验，探测器报警后指示灯变为红色常亮；

 ⚫ 复位控制器，探测器恢复正常监视状态。

6 保养、维护

 ⚫ 建议检测验收前加防尘罩保护，但系统正式运行前一定要去掉防尘罩。

 ⚫ 定期进行探测器报警试验，建议每半年一次。

 7 开箱及检查 打开包装后，本产品应该包括： 点型光电感烟火灾探测器（不含底座） 产品使用说明书   如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是 非人为因素造成的破损下，无条件的为客户更换新的产品。

 8 注意事项、免责声明

 ⚫ 在使用中，必须严格按照本说明书的描述进行安装与调试。

 ⚫ 本公司保留对本说明书的最终解释权。
