电气火灾布线要求

发布时间：2019-05-13 13:52:59 丨 文章来源：http://www.tcq119.com/ | 作者：火灾探测器清洗丨 浏览次数：479

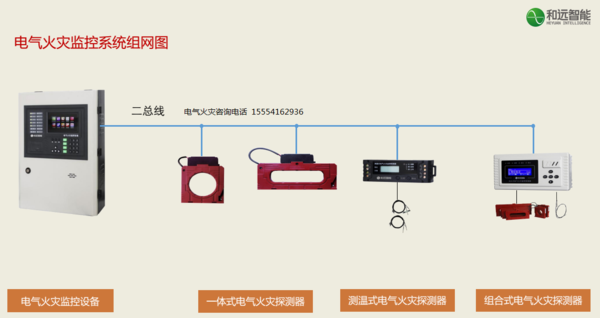

电气火灾监控设备以及系统的报警信号，应设在消防控制室或有人值班的场所。主机电源应取自控制中心的消防供电(AC220V)。各监控探测器采用现场供电，电源接入点应在该级断路器的上端。

一、电气火灾监控系统的设置安装：

1、配电柜(箱)内部形式的安装设计

一般新工程在楼层设有专门楼层配电柜(箱)，可将探测控制器放在配电柜(箱)内，且离导电母线尽量远的导轨上安装，再将剩余电流互感器安套在电源母线上，固定牢靠，探测控制器与互感器之间的连线，应采用屏蔽导线。

2、配电柜(箱)外部形式的安装设计

在配电柜(箱)外安装探测控制器，则无论是对新工程还是改造工程，都是适用的。若有专门安装探测控制器的防火监控箱，装入探测控制器后可放在配电柜(箱)附近。同理，剩余电流互感器安套在电源母线上，固定牢靠，探测控制器与互感器之间的连线，应采用设置范围屏蔽导线。对于改造工程，因互感器为闭合型的，所以在安装时，不仅要注意施工安全还应尽量避免断电时间过长，影响用户的用电。

3、配电柜(箱)成套形式的安装设计

若是在配电柜(箱)面板上嵌入探测控制器，剩余电流互感器依然固定牢靠在其内，不增加防火监控箱，也不想改动配电柜(箱)内部结构，既美观而方便，则应在设计中明确提出要求，由有关各方在施工图纸会审确认批准后，可由配电柜(箱)成套厂家，充分考虑预留面板上嵌入探测控制器孔的问题。

二、安装布线设计及注意事项，产品在安装布线时应采取四防措施：

1、产品应按消防用电的规定执行，各个安装接线端，接线时不得反接，数量不得超过2根。

2、安装布线时，必须严格区分N线和PE线，穿过剩余电流互感器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线不得穿过剩余电流互感器。

3、二总线安装走线时，注意强弱电线分开走线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。

4、监控设备与探测器之间的通讯线应采用双绞线，建议线径不得小于1.5mm2，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接大地。
